UC-3500是日本SYSMEX公司研發生產的使用試紙的全自動尿液分析儀。儀器將樣本滴在專用試紙的各個試劑塊上，通過分析著色狀態可對尿液中的成分進行分析，從樣本吸取到測定結果輸出的整個操作序列可以實現自動化處理。

儀器采用光電比色原理，與尿液分析試紙條配套使用，供醫療機構對人體尿液樣本中生化成分進行半定量或定性檢測。測定結果可以顯示在觸摸面板上，也可以輸出至主機  （需連接）。

結構組成

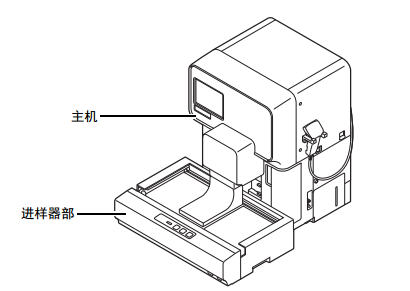

儀器主機由自動選條裝置、試紙條傳送裝置、液路裝置、光學系統、中央處理器、廢料收集裝置、顯示器和打印機、軟件組成，一般配合自動進樣裝置（CV-11）使用。

儀器只有和Sysmex生產的試劑配套使用，才能保證安全有效性。

檢測項目

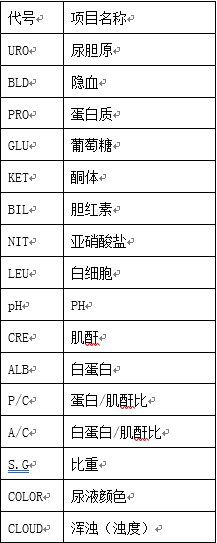

目前可檢測項目

試紙測光原理

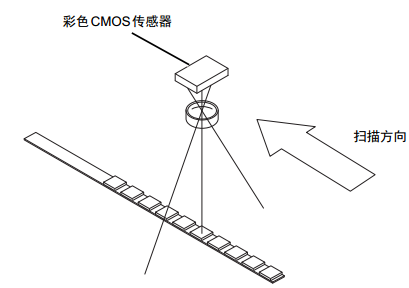

滴入樣本的試紙在一定時間后移動至測光位置，之后用彩色CMOS傳感器進行掃描與測光，得到試紙整體的2維圖像數據。從2維圖像數據中，通過各試劑塊與試紙支撐部分（基底薄膜）的對比求得各試劑塊的R%，從顯示各試劑塊發色特性的校準線轉換為判定值并作為測定結果。附于專用試紙的空白試劑塊用于補正樣本造成的各試劑塊的著色影響。 由于在每次掃描試紙時，都會(huì )以固定于儀器內部的內部標準進行光量補正，因此測定可以不受試紙本身的零散問題以及測定環境、照明條件等影響。儀器采用了對照明光源的耐久性出色的白色  LED。

比重測定原理

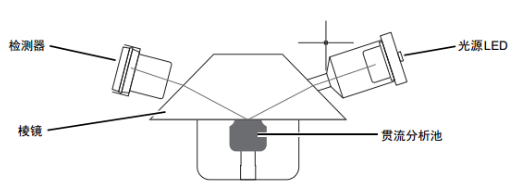

LED光源（波長： 650nm）所散發出的光穿過棱鏡在與樣本相接的面上反射，入射檢測器（position sensor）。此時,根據貫流分析池中分注的樣本的比重,折射率發生變化,因此投向檢測器的入射光的位置也發生變化。通過檢測此入射位置求得樣本的折射率，換算比重值。

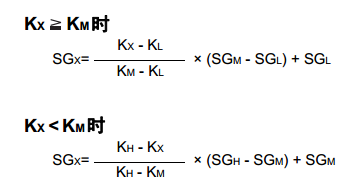

比重值通過以下的公式計算出：

SGX： 樣本的比重值

SGH： 比重校正液H的比重值（1.035）

SGM： 比重校正液M的比重值（1.015）

SGL： 比重校正液L的比重值（1.005）

KX：             樣本的折射指數（由檢測器的輸出換算所得的顯示入射光位置的指數）

KHKMKL： 比重校正液H/M/L的折射指數（比重校正時存儲于儀器內）。

尿液比重測定用的折射計上刻有以大多數健康人尿的實際測量比重與折射率的關聯為基礎的比重刻度，刻度統一為以1979年日本臨床病理學會(huì )標準化委員會(huì )制定的JSCP列表圖的規格。

本儀器的折射計是將基于此JSCP列表圖的折射計作為上位測定器，使用定值的比重校正液，將折射率換算為比重值。

折射率會(huì )根據溫度變化，因此通過以下的公式進行補正換算為比重計校正時的值。

SGX”＝ SGX－ {(PX－ PC) × Ct}

SGX”： 補正后的比重值

PX： 測定時的溫度系數

PC： 比重計校正時的溫度系數

Ct： 補正定數

尿色、渾濁度測定原理

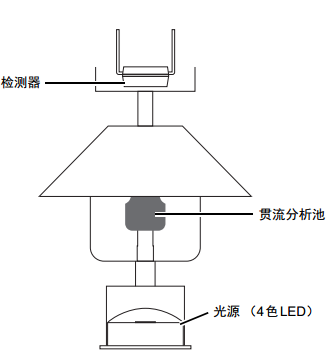

照明光源中使用4色LED（R：660 nm、G：565 nm、B：430 nm、IR：735 nm），通過比色測定求出吸光度數據。將所獲得吸光度數據每4個波段分為5個等級，識別其為“色調等級”。根據已識別的色調等級，將其作為尿色輸出。為了對尿色進行分類、識別進行渾濁度補正。
